彩色鋼板圍護結構的構造處理好壞是涉及彩板圍護結構建筑使用功能和建筑形象的重要環節，應認真研究并詳盡的給出構造圖紙，已達到安裝時每一部位有章可循，避免施工安裝的隨意性。

一、說明

       １、本安裝步驟適用于指導千萬間夾芯墻面板現場處理及安裝的施工工藝，是千萬間夾芯墻面板安裝的基本指導文件。

       ２、安裝千萬間夾芯墻面板及相關收邊配件前，請仔細閱讀本安裝步驟與項目施工圖，以保證順利安裝。

       ３、本安裝步驟所示安全為基本信息，并不包括對使用者及每個工程的安全大小的適用程度。承包商必須查核所有的安全裝置及其負載參數已經通過建筑師和工程師的驗證，并符合規范及環境。

       ４、正確的施工流程和安全措施，配合本安裝步驟和施工圖紙，就能保證項目以最低廉的成本和最迅捷的速度，高質量的完成安裝。

       ５、對本安裝步驟的任何修正及改進意見，我們將在以后的再版中予以說明，并及時予以更新。

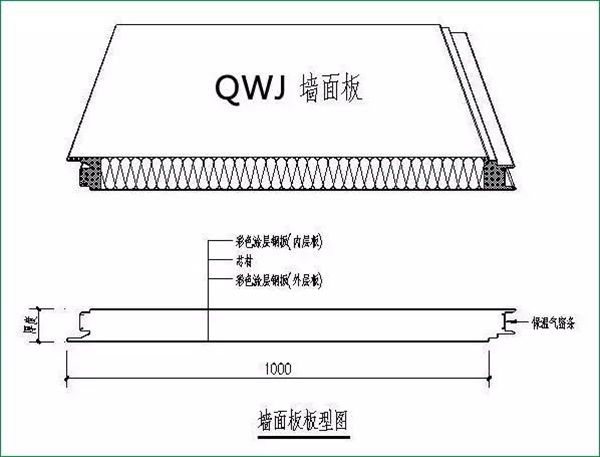

二、板型介紹

       千萬間墻面板根據芯材的不同可分為聚氨酯夾芯板（PU/PIR）、巖棉夾芯板和玻璃絲棉夾芯板。

       多種外觀效果（純平、小波紋、浮雕、方波）供用戶選擇。

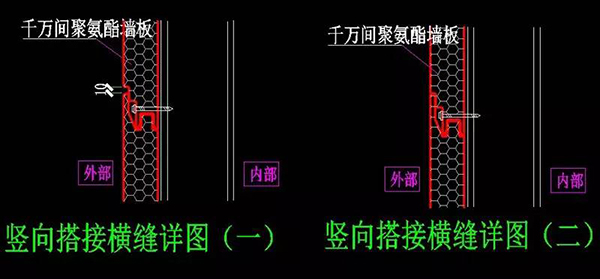

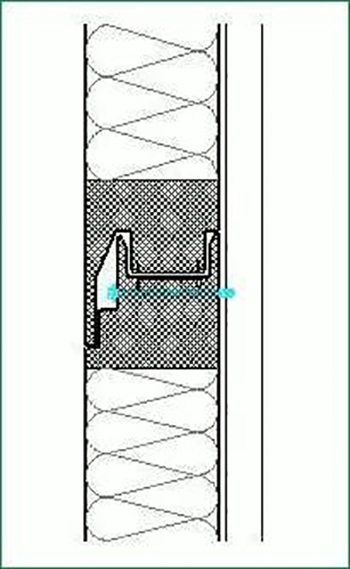

       隱釘式的加接方式，表面無外露螺釘，防水性能優異，建筑墻體優美順暢。

三、千萬間夾芯墻面板現場處理

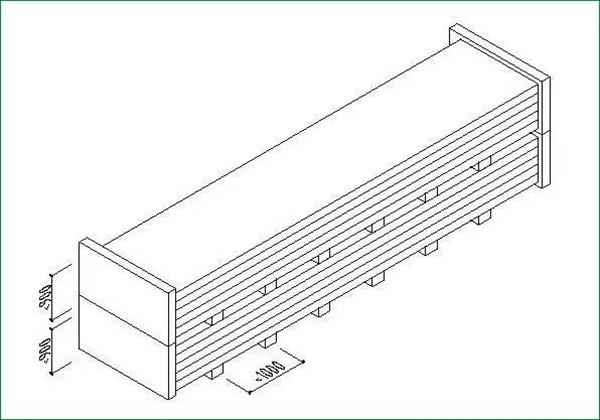

1、堆放

       A.堆放地點必須是平整、堅固、干凈、通風。堆場要盡量靠近外墻板安裝的區域,避免長距離二次運輸。

       B.堆放時注意用枕木調整高度，使堆放后的墻面板有 2~5°C 的傾斜角度，這樣即使外墻板間進水，水也不會停留在外墻板上。如放置室外，必須以防水布加以完全覆蓋，對與芯材為巖棉或玻璃絲棉的墻面板端部芯材裸露部分應該加強保護，以免因雨水損壞芯材。

       C.外墻板堆放地應遠離其它裸露鋼材，以免這些鋼材上的可銹蝕物飄落并附著在外墻板上，難以清除而造成銹斑，并滲入鋼板。

       D.外墻板重疊堆放時，每疊不能超過二箱，不能在外墻板上放置重物和踩踏，以避免損壞面漆甚至鋼板。

       E.千萬間夾芯墻面板采用聚乙烯保護膜包裹。該膜不能長久接受太陽光直射，否則會使保護膜很難撕落。

       F.對于收邊也必須整齊堆放，如放置室外，必須以防水布加以完全覆蓋

2、搬運

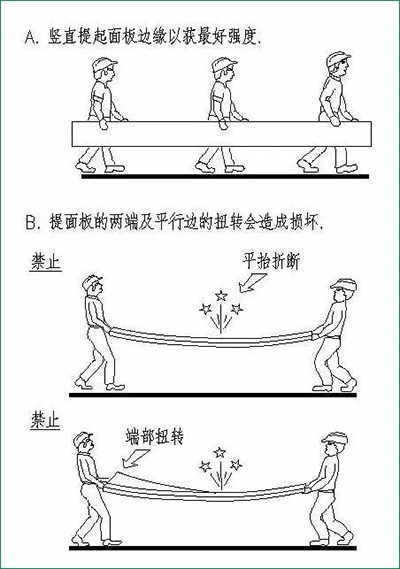

       人工搬運全程必須用保護手套和護鏡。單張外墻板搬運，視板的長度，需由 3~5 人抬運, 以不使外墻板變形為準。為防止接口破壞，不能以接口處作受力點把平板拿起。搬運時不要在物體的表面上拖拉外墻板，也不要將外墻板相互之間拖拉，以免損傷面漆。搬運時應避免彎曲，彎曲會破裂板的芯材并永遠使內外表面變形。

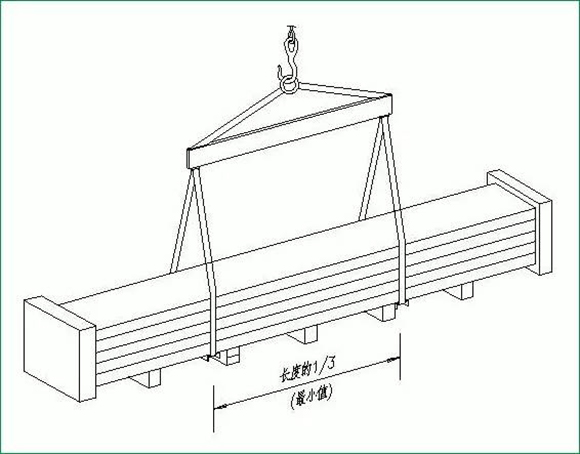

3、吊裝

       成捆外墻板吊運，不能直接用吊鉤和外墻板間形成三角形方式吊運，而必須使用項目配備的吊具和吊桿，使吊帶與外墻板和吊桿間垂直吊運，并應找好起吊平衡點后吊運。要單捆起吊，小心輕放，不能將外墻板拖行。

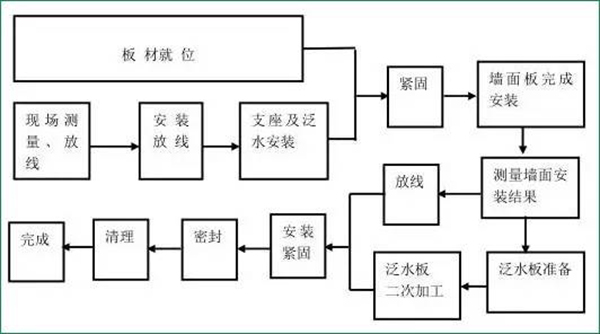

四、千萬間新型建筑板材的安裝

       彩板圍護結構的安裝是非常重要的環節，必須引起足夠重視，同樣的材料不同隊伍安裝會出現截然不同的結果

1、交接檢驗及安裝準備

       A、交接檢驗:檢查檁條的安裝是不可以滿足圍護結構安裝條件，包括:檁條定位線的偏移、垂直度、彎曲矢高以及安裝的構造要求。

       B、材料準備：詳細核對布置圖所對應的墻面板材規格、型號、數量、連接件、配件的規格和數量。

       C、機具準備:提升設備、手提工具、電源連接器具、腳手架和其它臨時小型配件。

       D、技術準備：施工詳圖、排板圖、節點構造圖等。

       E、場地及臨時設施準備：裝卸條件、設備行走路線、提長位置、馬道設置、施工道路、臨設位置。

       施工前應有專門的詳圖人員對施工技術人員進行技術交底，以確保施工順利進行和工程質量的保證。

2、起始支架安裝

       根據施工詳圖，確定板材的安裝起始線標高,放線，找平，安裝起始支架，支架安裝的偏差為進出為±2mm， 下高度偏差為±2mm詳圖如下

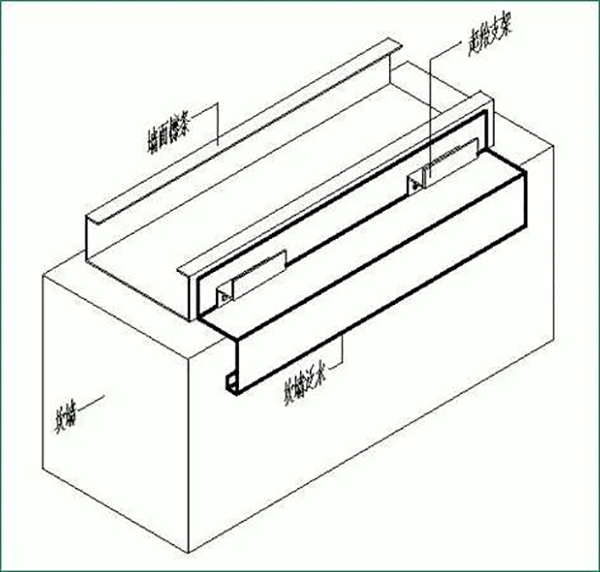

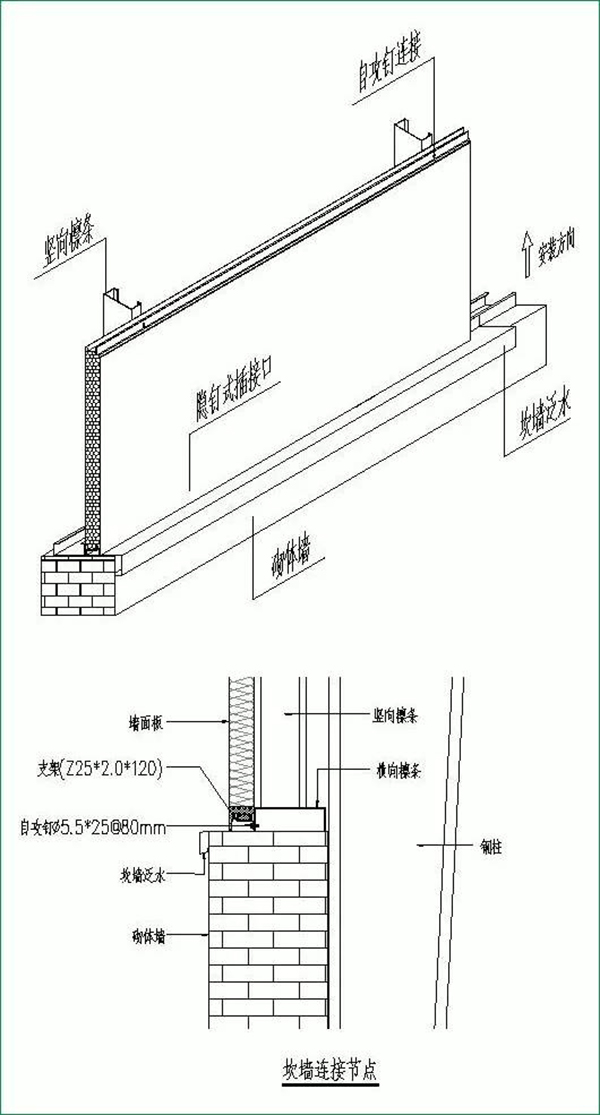

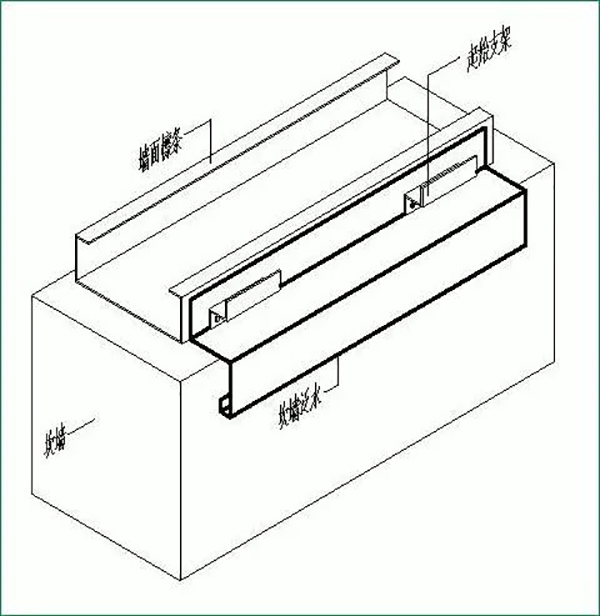

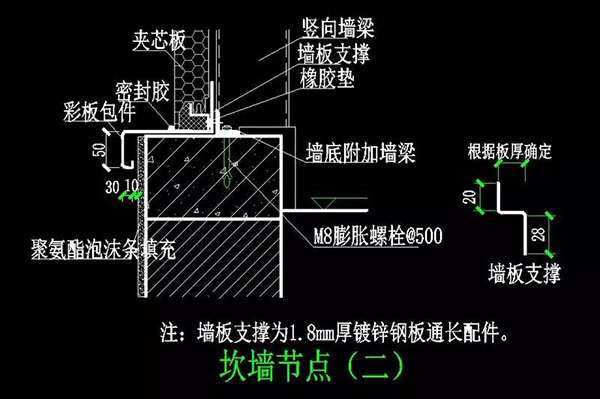

       安裝的同時如有坎墻泛水件也一同安裝完成。詳圖如下

       確定安裝起始標高后，應按起始標高向上每隔 5 塊板畫出復檢標高線，以備后續安裝檢查。

3、板材的安裝

       A、認真學習施工圖,根據施工圖選好安裝立面,確定安裝基準；

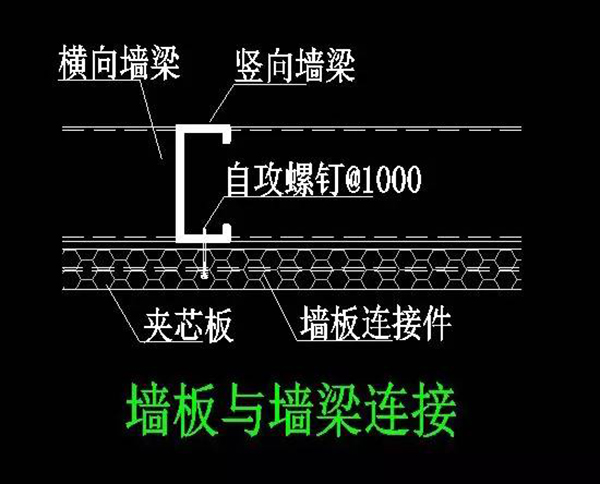

       B、根據施工圖板的編號，安裝起始板并調整；起始板的底部（側邊）依靠起始支架固定，安裝結束用水平尺復合板的水平度，測邊）依靠起始支架固定，安裝結束用水平尺復合板的水平度，測量板的安裝精度±2mm。當確認安裝精度完全符合安裝公差時，再用自攻釘將外墻板同次結構固定；

       C、每安裝 5 排外墻板必須測量一次安裝公差，并進行調整；

       D、在門窗、開洞及建筑物的陰陽角處，根據需要現場切割外墻板；

       E、板安裝好后別忘記撕掉表面的聚乙烯保護膜；

       F、相鄰柱距間的材板應檢查板縫的平直度并及時調整，避免出現錯臺現象。

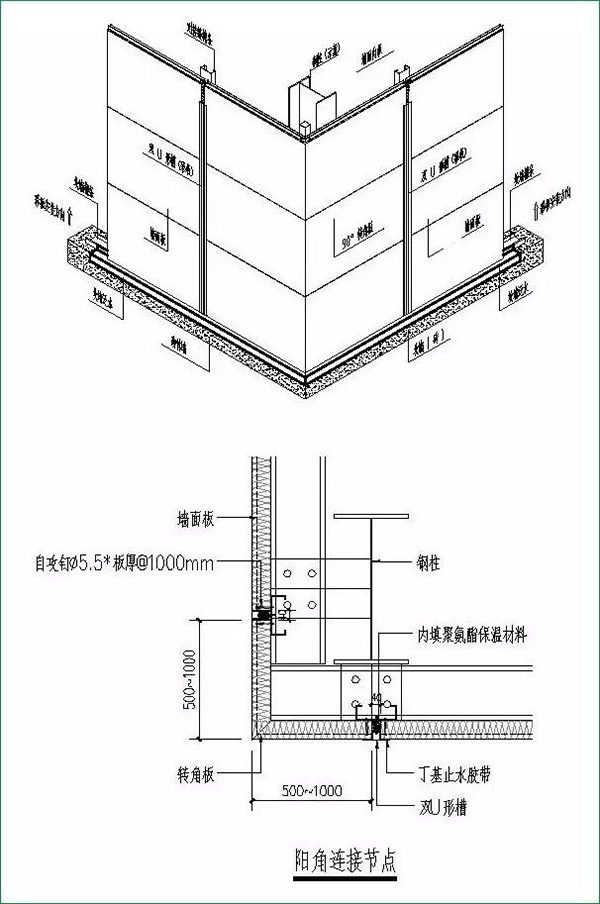

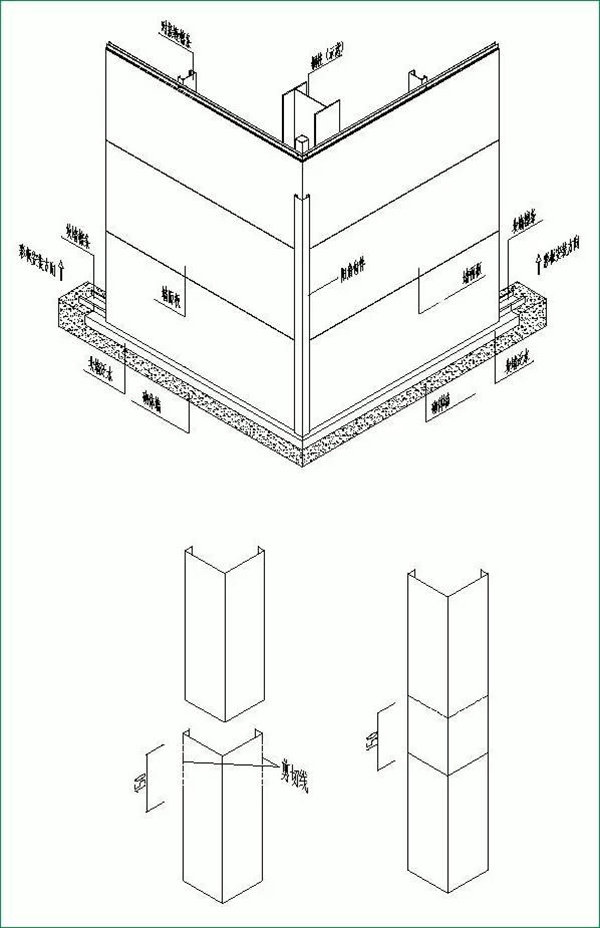

4、轉角板的安裝

       轉角板可在墻面板安裝完成后再安裝，也可最先安裝，安裝方法同墻面板，同時控轉角板對應兩個墻面的板縫線及對接縫的垂直度。

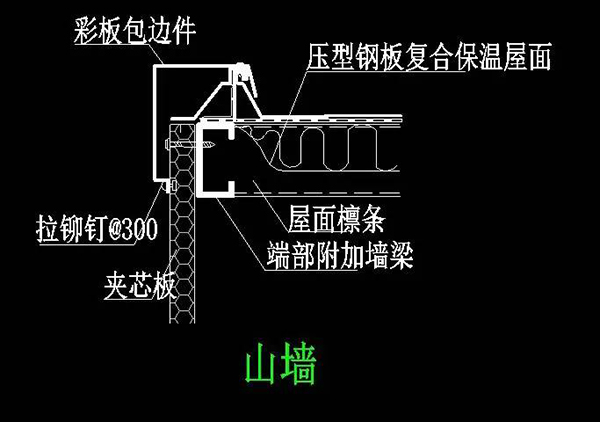

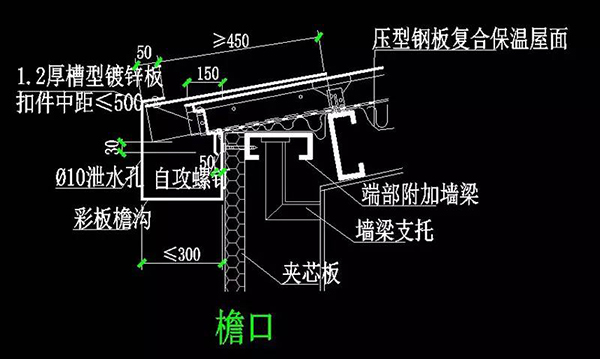

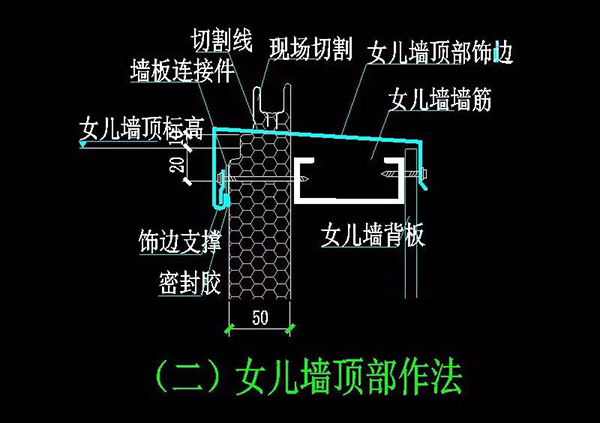

5、各類收邊的安裝

       收邊對應施工詳圖所注使用位置，對有需要二次加工的應提前剪角或折邊，為了保護切邊的涂層最好用剪刀裁剪。

       收邊的搭接：因?yàn)殚L(zhǎng)度的原因,部分收邊需要搭接,墻面外泛水剪角或折邊，為了保護切邊的涂層最好用剪刀裁剪。

       收邊的搭接：因?yàn)殚L(zhǎng)度的原因,部分收邊需要搭接,墻面外泛水有防水要求時,搭接長度為 150mm,用二道鉚釘連接間距 50~100mm；墻面內泛水搭接 50mm,均用一道鉚釘連接間距 50~100mm。搭接位置必須擦干凈搭接面,有覆膜的收邊必須提前撕掉覆膜

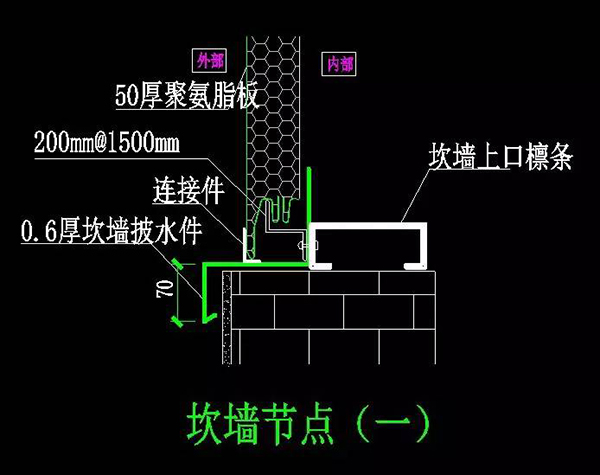

       A、坎墻泛水件的安裝

       當泛水件厚度≥0.6mm 時，搭接位置應作防止起縫處理

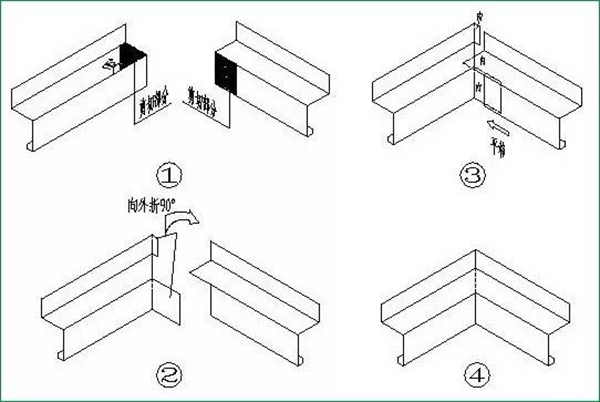

       坎墻泛水在陽角位置的安裝方法

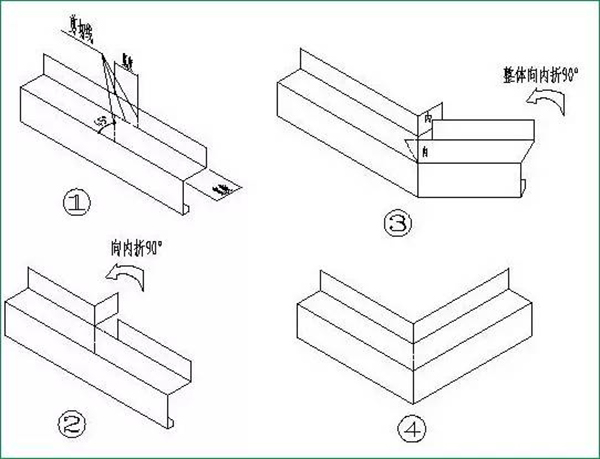

       坎墻泛水在陰角位置的安裝方法

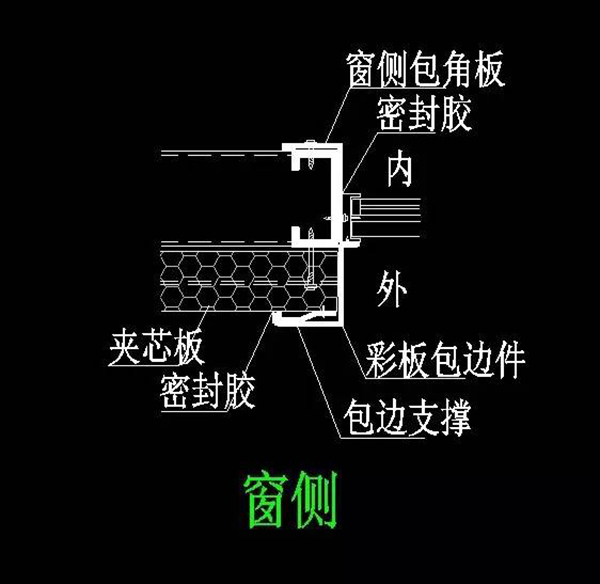

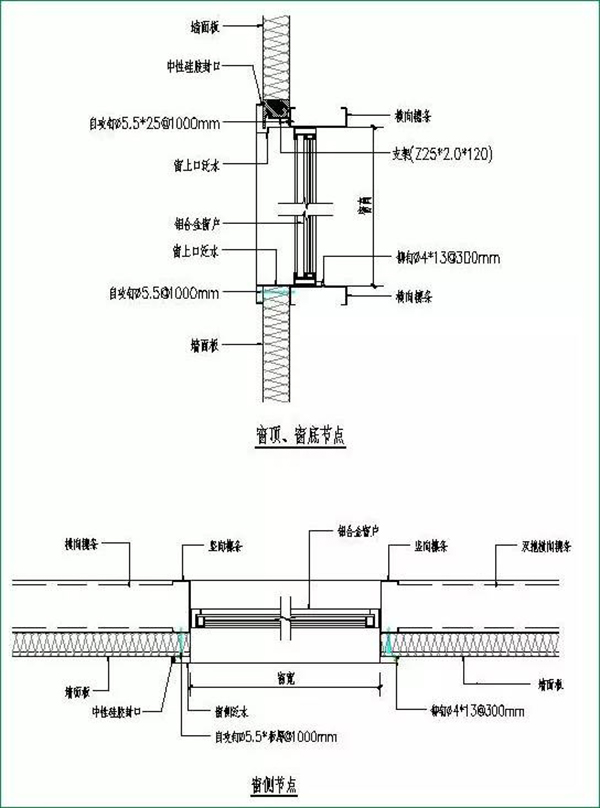

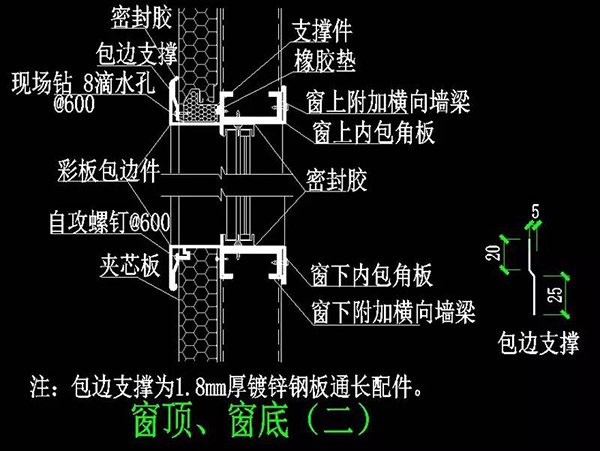

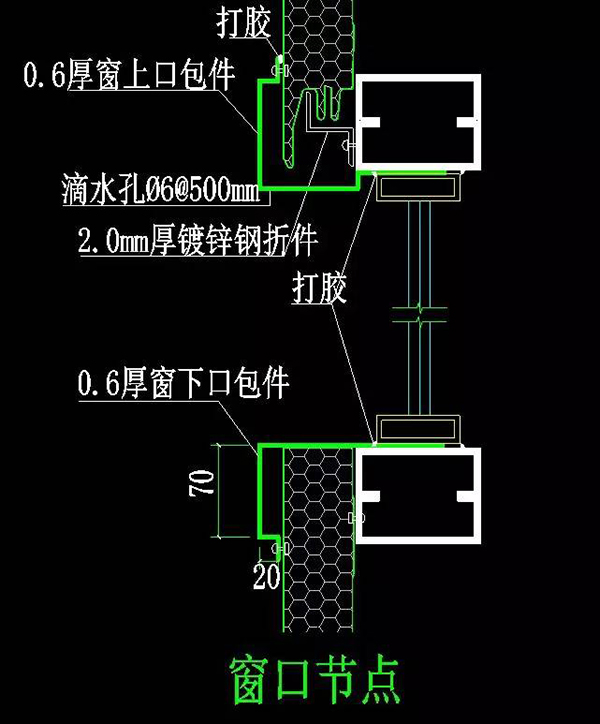

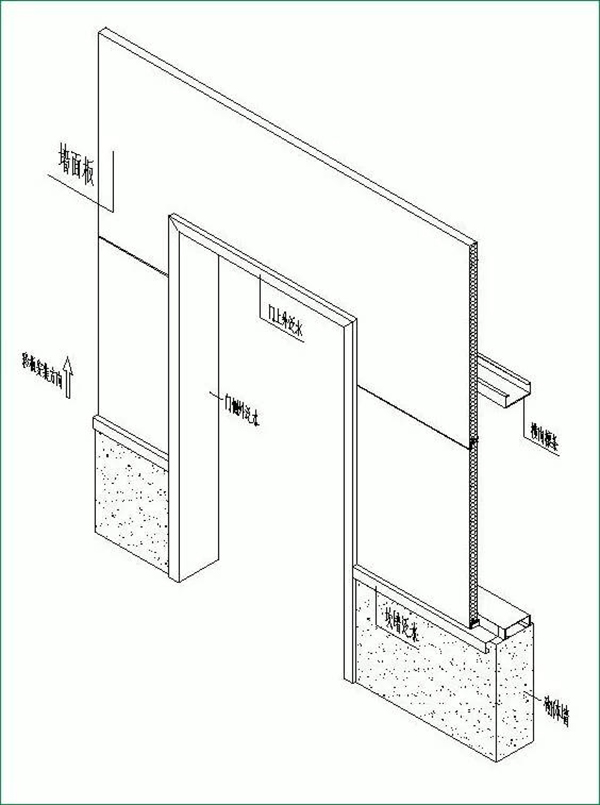

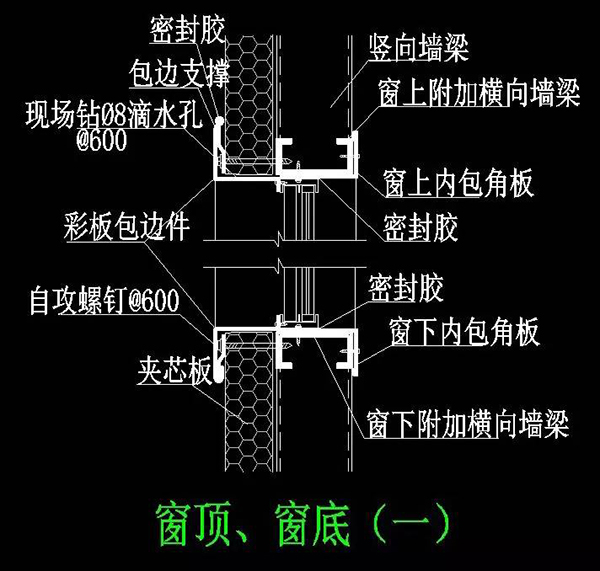

       B、門窗及洞口泛水件的安裝

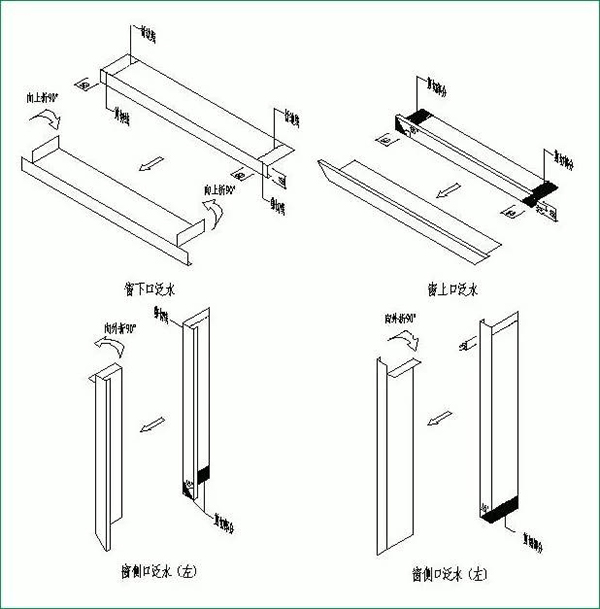

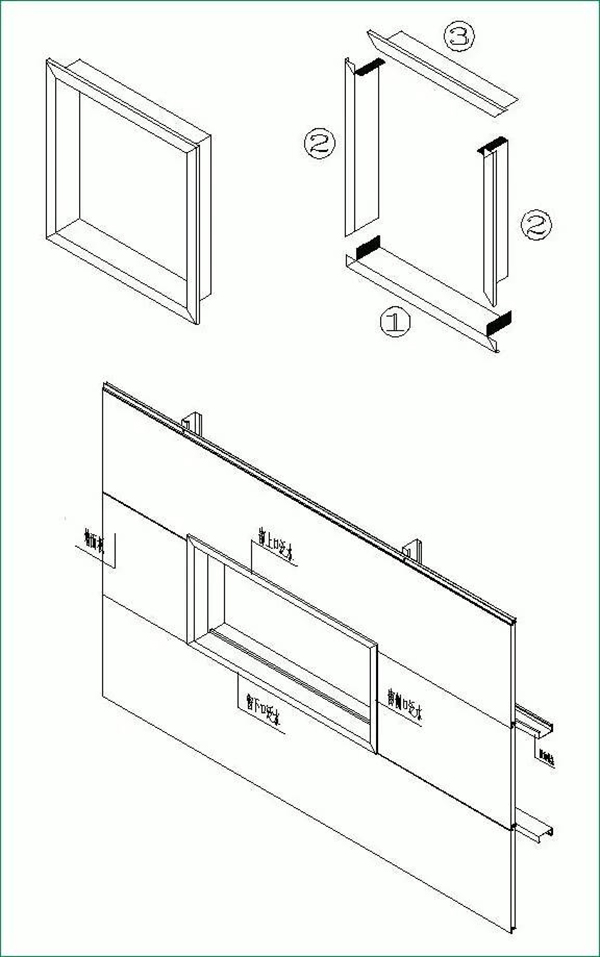

       門窗洞口泛水件安裝時，轉角位置應形成搭接式相互構造防水, 具體如下圖：

       安裝順序?yàn)椋捍跋驴诜核D―窗側口泛水――窗上口泛水

       門口泛水安裝同窗口

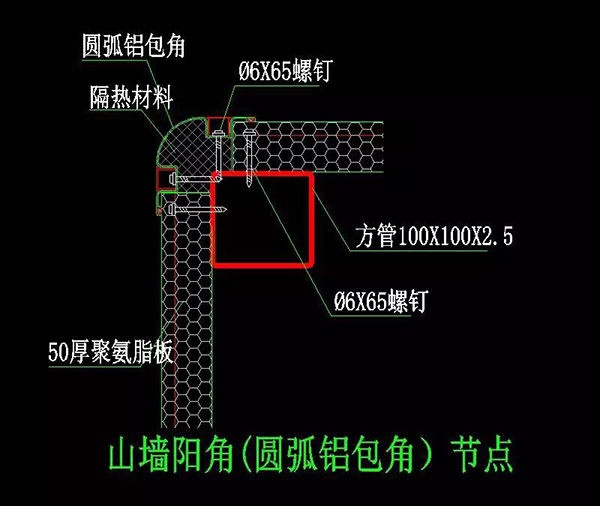

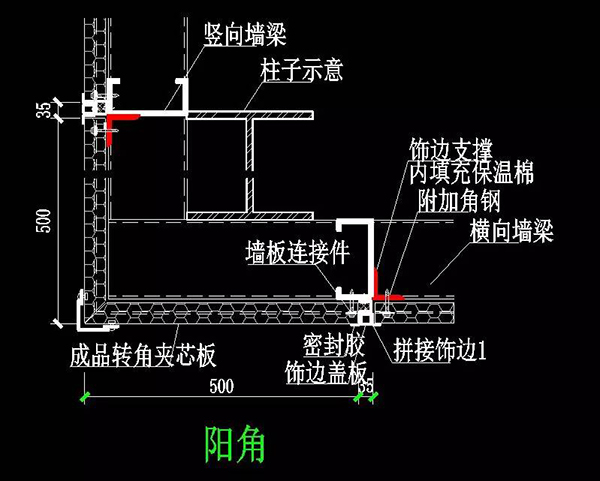

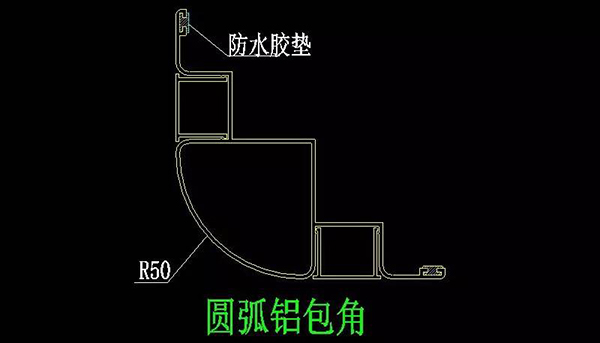

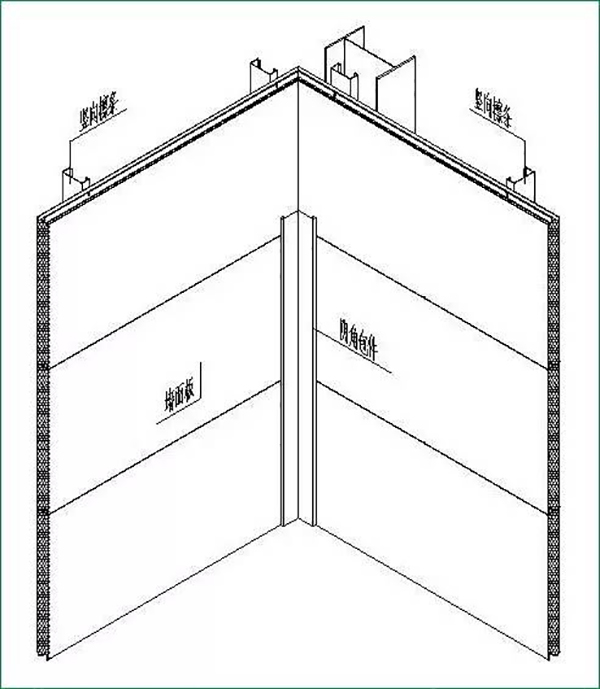

       C、陽角的安裝

       當陽角不能采用轉角板時，可采用陽角包件進行裝飾，陽角包件靠?jī)蓚€(gè)支撐陰角與墻面板相連，要求安裝支撐陰角的尺寸及垂直度精確度。角接縫的間隙處最好填滿保溫棉，保證此處的絕熱性。

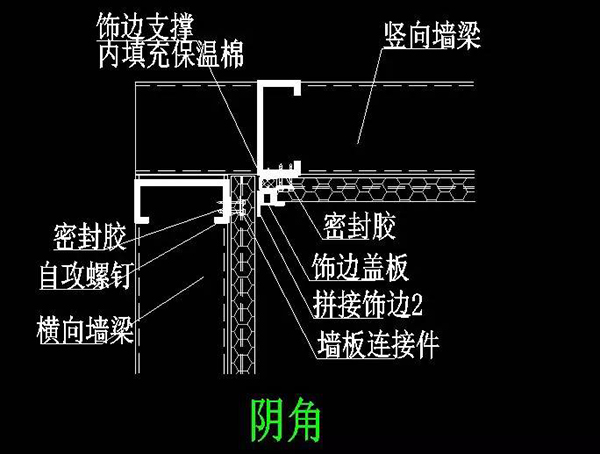

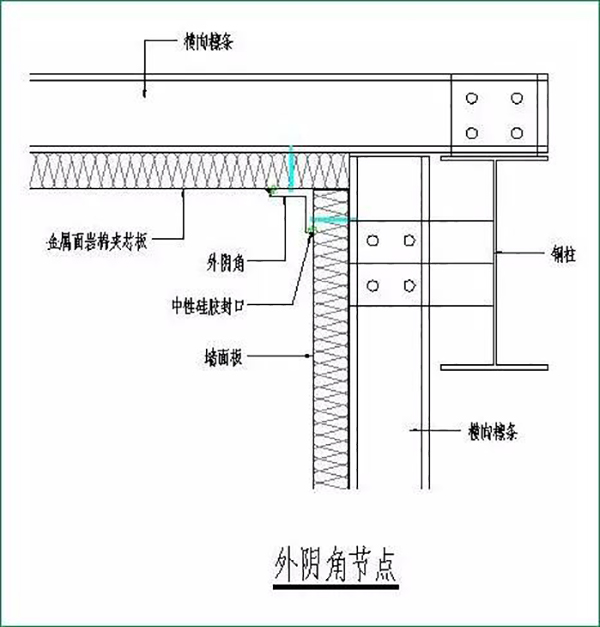

       D、陰角的安裝

       陰角包件靠?jī)蓚€(gè)支撐陰角與墻面板相連，要求安裝支撐陰角的尺寸及垂直度精確度。角接縫的間隙處最好填滿保溫棉，保證此處的絕熱性。

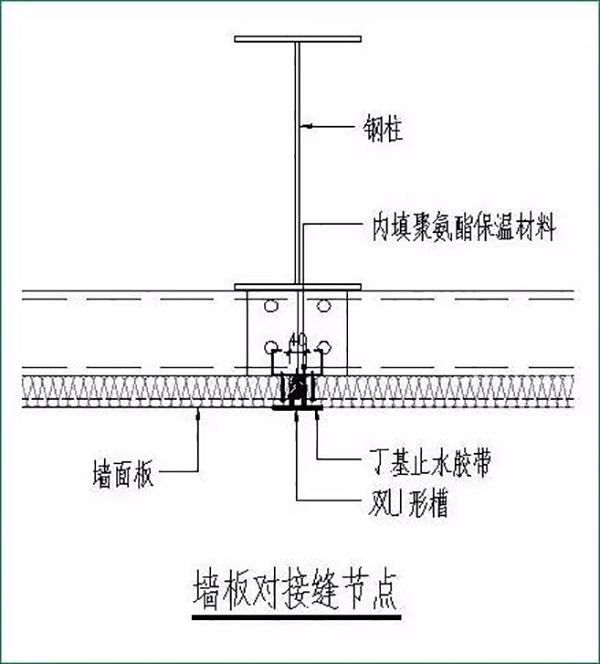

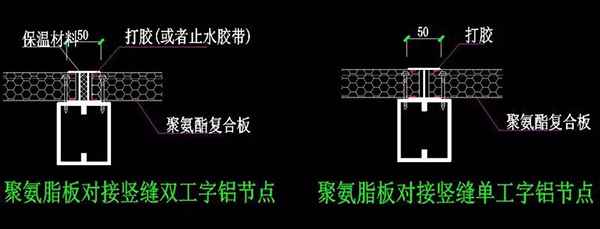

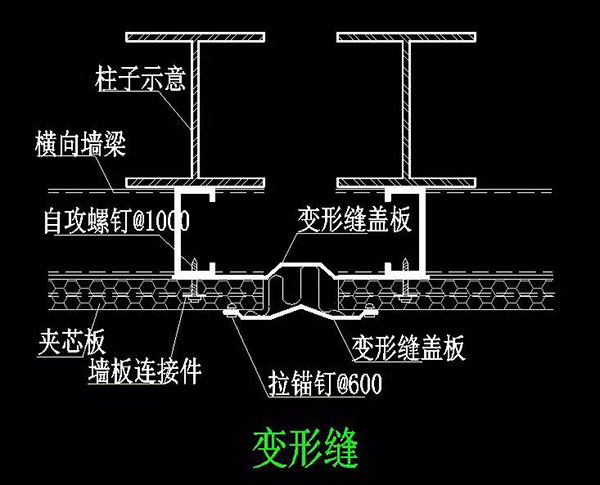

       E、對接縫的安裝

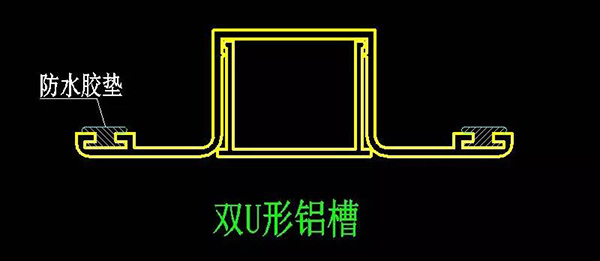

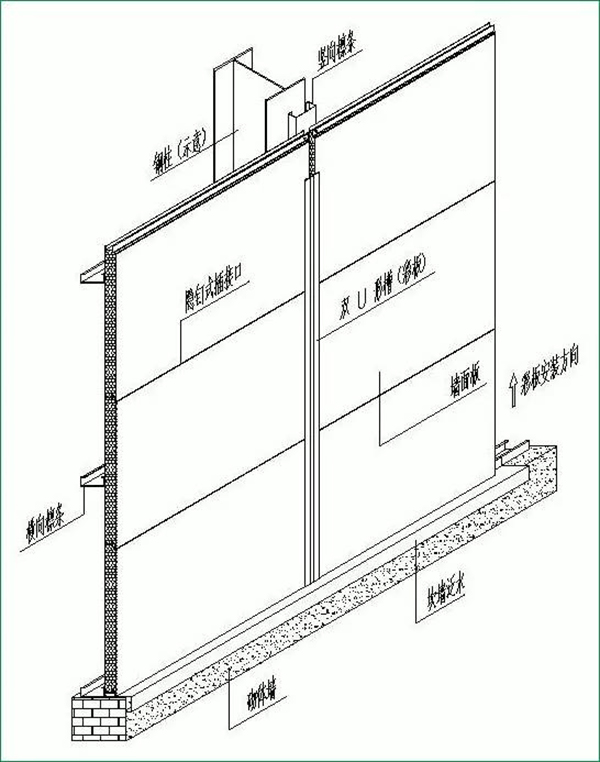

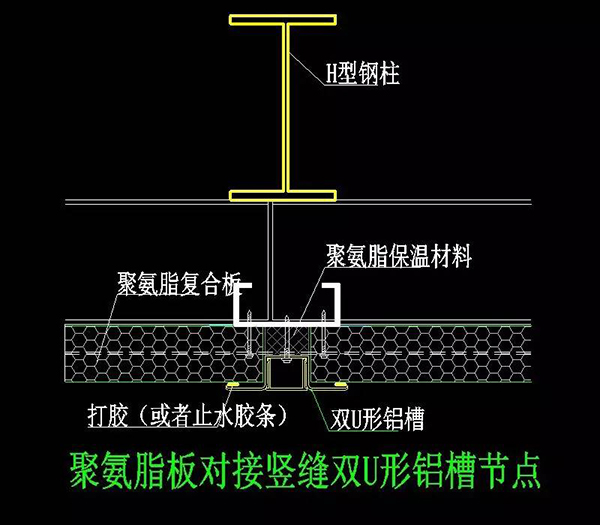

       墻面板對接位置一般選在柱中位置且長度不宜大于 12m,也可跟據建筑風格的要求分格。對接處必須嚴格控制板間的間隙,誤差為±2.0mm,以保證安裝保溫墊塊的密封性和 U 形包件的垂直度。

五、注意事項

       1、材料到達現場后,請仔細依照發貨清單檢查每一項的數量,運輸損傷等情況。如發現缺少或損壞請檢查其是否在發貨單上注明，并立即通知千萬間公司相關服務部。

       2、小件材料如緊固件，連接片和密封劑應放在安全的地方,最好上鎖以防失竊。

       3、不要用臟手套搬運墻面板及安裝收邊，特別是鍍鋁鋅本色板和收邊，以防外墻板和收邊表面形成污漬，難以清潔而影響美觀。

       4、所有需用硅膠密封的地方，應將附著面擦干凈，使硅膠在彩板上有良好的結合面，膠縫應當飽滿密實，以免造成漏水。安裝過程中應必免墻面板與腳手架、柱子、磚墻等發生碰撞和摩擦而損壞。墻面板現場切割過程中，切割機械的底面不宜與彩板面直接接觸，最好墊以薄三合板。切割端的毛刺及時去除及便安裝。板面鐵屑清理，板面在切割和鉆孔中會產生鐵屑，這些鐵屑必須及時清理干凈，不得過夜。鐵屑在潮濕的環境中會銹蝕，銹斑在板面形成后很驗證清除，并會長時間損壞漆面甚至基板。同樣其它切除的彩板頭，鋁合金鉚釘拉斷的鐵桿等都應及時清理干凈。

       5、每天安裝工作完成后，必須將現場當天留下的所有雜物清理干凈。
