型鋼是指工廠里按照標準規格軋制好的鋼材，例如：角鋼、工字鋼、槽鋼等。而鋼結構又是一種由型鋼連接而成的鋼構物，其中有:鋼梁、鋼屋架、鋼塔架、鋼架手架等。鋼結構圖紙其實就是一種用來表示鋼結構的圖樣。

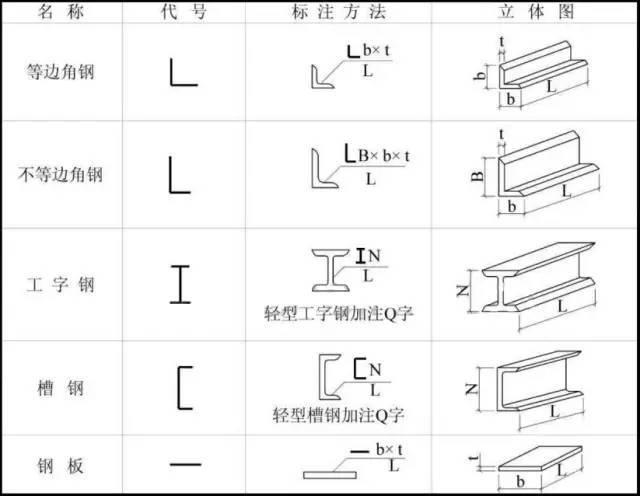

一、型鋼的代號及標注

二、鋼結構中型鋼的連接方法

這里主要分為三種連接方式——焊接、鉚接、螺栓連接

1、焊接：將需要連接的型鋼的連接部位加熱融化、凝結后變成一個不可分割的一個整體。類型又分為：坡口焊縫、貼角焊縫、塞焊縫。

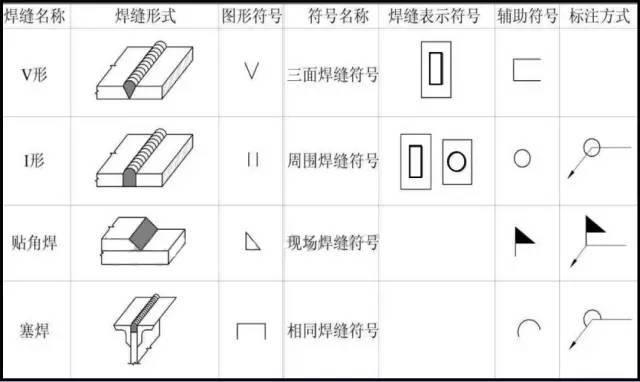

焊縫的圖形符號和輔助符號

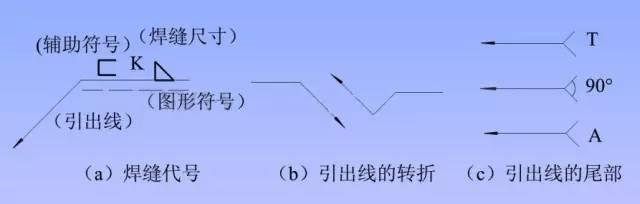

焊縫的標注：其中焊縫的位置、形式、尺寸和輔助要求都需要標注的很清楚

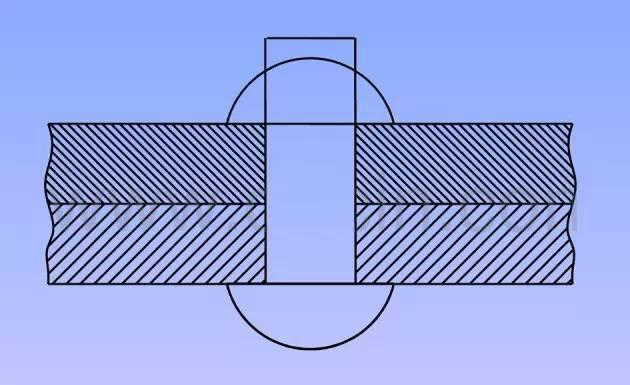

2、鉚接：就是使用沒鉚釘將兩塊或者兩塊以上的鋼板拼接在一起。類型又分為：工廠連接、現場連接。

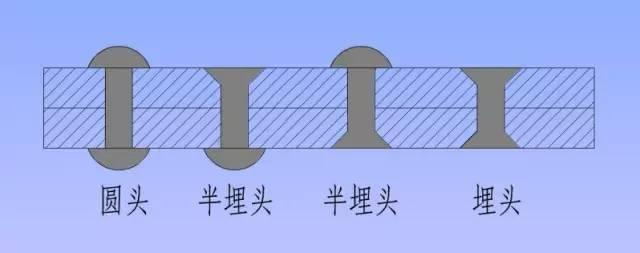

鉚釘?shù)念愋?/span>

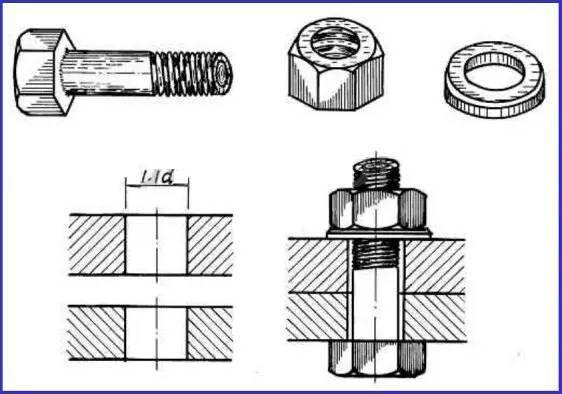

3、螺栓連接：螺栓連接和焊接、鉚接不太一樣，前兩者都是連接后不能進行拆卸的，但是螺栓連接是能夠進行拆卸

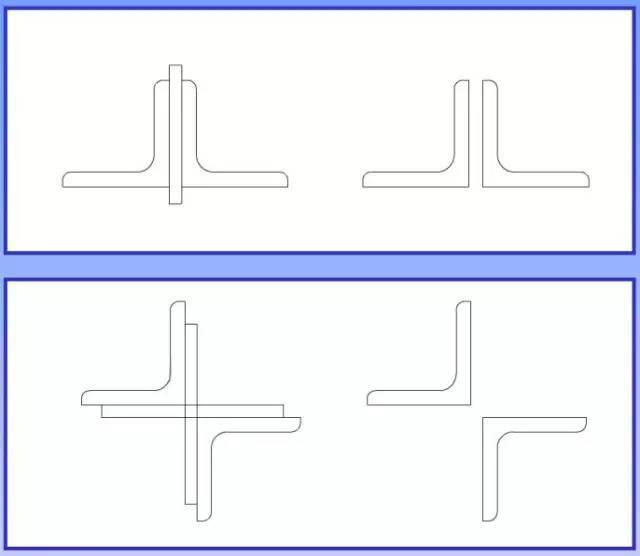

連接方式

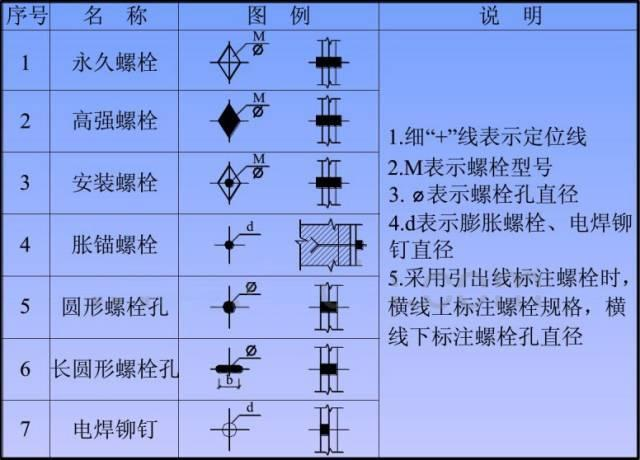

螺栓、孔、電焊鉚釘圖例

三、鋼梁結構圖

鋼梁結構一般適用于中、大跨度的橋梁，分為鋼板梁、鋼桁梁兩種鋼梁。鋼梁結構圖的分類為以下幾種：

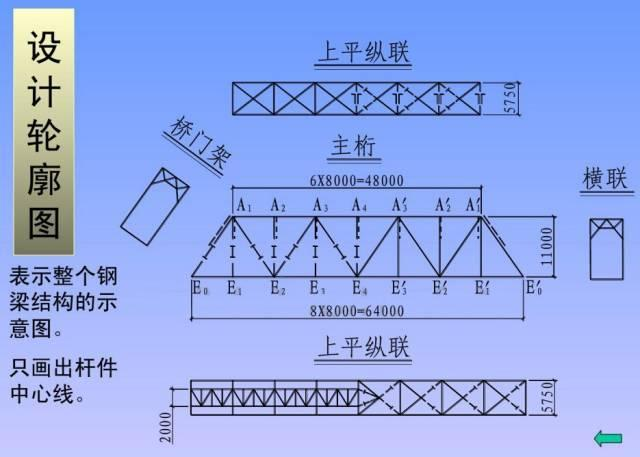

設計輪廓圖

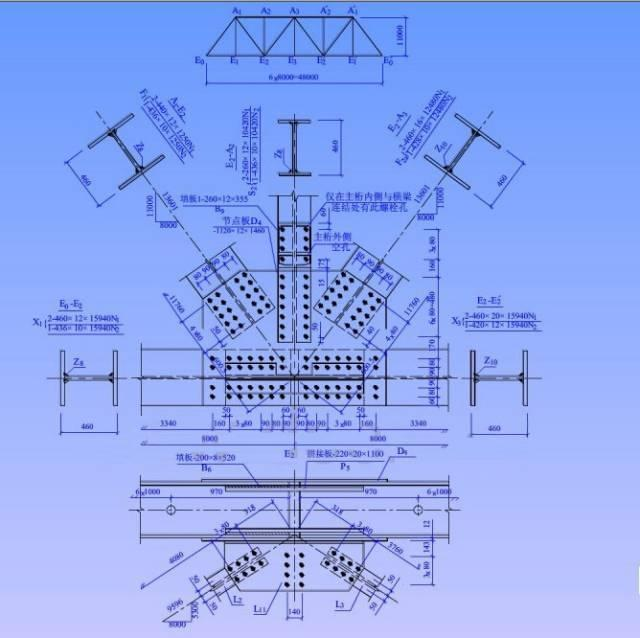

節點圖

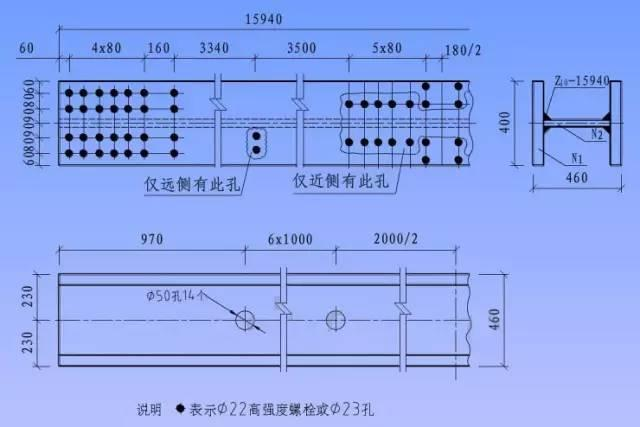

桿件圖

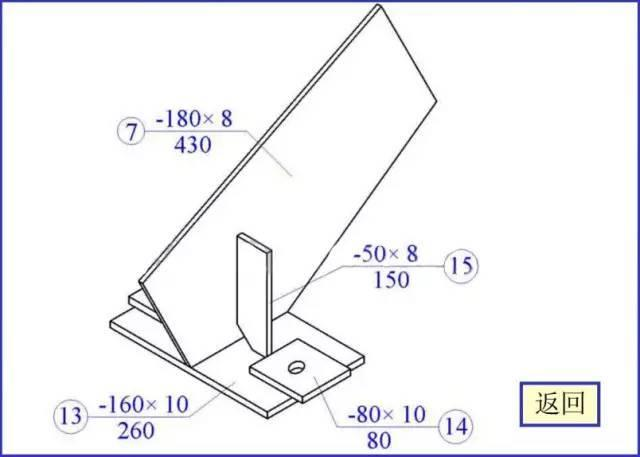

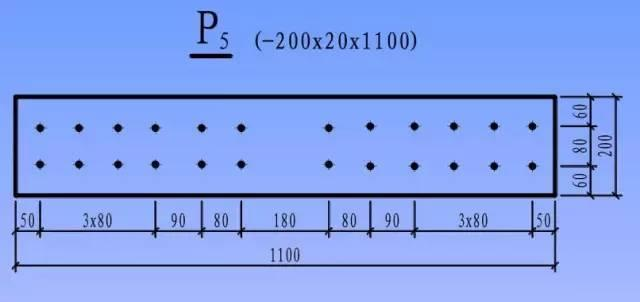

零件圖

四、鋼屋架結構

屋架簡圖：一般又稱為屋架示意圖、屋架桿件幾何尺寸寸簡圖，比例一般在：1:100、1:200。使用單線條表示，桿件長度直接接注在單線條旁邊。

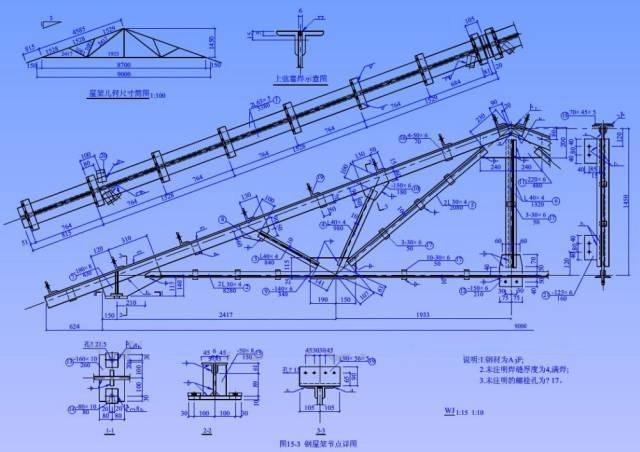

屋架詳圖：可分為立面圖、上弦實形輔助投影、剖面截面圖，比例可分為兩種桿件軸線采用比較小比例（1:20，1:15），節點板、桿件、斷面采用較大比例（1:10,1:5）。圖線有兩種：可見輪廓線——中實線、不可見輪廓線——中虛線。

桿件拼接

支座節點圖

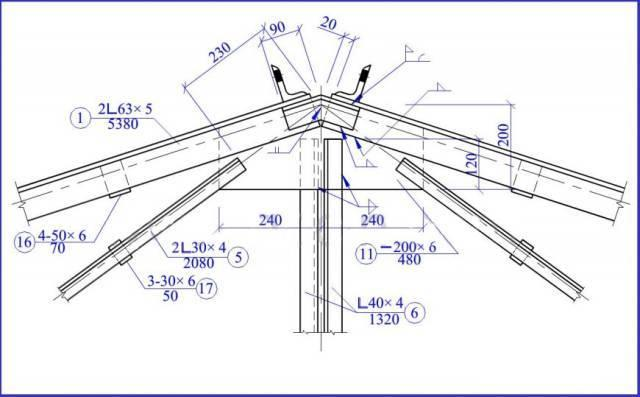

屋脊節點圖

五、鋼結構相關知識點

1、鋼結構優勢：鋼結構體系具有自重輕、安裝容易、施工周期短、抗震性能好、投資回收快、環境污染少等綜合優勢，塑性和韌性好 抗沖擊性好。

2、鋼材的種類有：按厚度不同分薄板（薄鋼板厚度<4mm）、中板（中厚度4——20mm）和厚板（厚度20——60mm）大于60為特厚種。鋼帶包括在鋼板類內。

3、普通螺栓與高強螺栓的區別

普通螺栓一般用普通碳素結構鋼制造，不經熱處理，高強螺栓一般用優質碳素結構鋼或合金結構鋼制造，需要經過調質熱處理提高綜合機械性能。 高強度分為，8.8級，10.9級，12.9級。

從強度等級：高強螺栓常用8.8S和10.9S兩個強度等級。普通螺栓一般有4.4級，4.8級，5.6級，8.8級。

從受力特點高強螺栓施加預拉力和靠摩擦力傳遞外力，普通螺栓靠栓桿抗剪力和孔壁承壓來傳遞剪力。

4、按受力特性分為：摩擦型與承壓型

摩擦型高強螺栓是依據被連接件之間的摩擦力傳遞外力，當剪力等于摩擦力時，極為摩擦型高強螺栓連接的設計極限荷載。此時聯眾的桿件不會發生相對滑移，螺栓桿不受剪，螺栓孔壁不承壓。

承壓型高強螺栓與普通螺栓類似，剪力可以超過摩擦力，此時被連接構件之間會發生相對滑移，螺栓桿與孔壁接觸，連接依靠摩擦力與螺栓桿的剪切、承壓共同傳力。

承壓型高強螺栓的變形較大，不適用于直接承受動力荷載結構的連接。

5、焊條種類

大體有十幾種：碳鋼焊條、低合金鋼焊條、鉬和鉻鉬耐熱鋼焊條、低溫鋼焊條、不銹鋼焊條、堆焊焊條、鑄鐵焊條、鎳及鎳合金焊條、銅及銅合金焊條、鋁及鋁合金焊條及特殊用途焊條。

6、焊縫缺陷：

（1）未焊透：母體金屬接頭處中間（X坡口）或根 部（V、U坡口）的鈍邊未完全熔合在一起而留下的局部未熔合。未焊透降低了焊接接頭的機械強度，在未焊透的缺口和端部會形成應力集中點，在焊接件承受載荷時容易導致開裂。

（2）未熔合：固體金屬與填充金屬之間（焊道與母材之間），或者填充金屬之間（多道焊時的焊道之間或焊層之間）局部未完全熔化結合，或者在點焊（電阻焊）時母材與母材之間未完全熔合在一起，有時也常伴有夾渣存在。

（3）氣孔：在熔化焊接過程中，焊縫金屬內的氣體或外界侵入的氣體在熔池金屬冷卻凝固前未來得及溢出而殘留在焊縫金屬內部或表面形成的空穴或孔隙，視其形態可分為單個氣孔、鏈狀氣孔、密集氣孔（包括蜂窩狀氣孔）等，特別是在電弧焊中，由于冶金過程進行時間很短，熔池金屬很快凝固，冶金過程中產生的氣體、液態金屬吸收的氣體，或者焊條的焊劑受潮而在高溫下分解產生氣體，甚至是焊接環境中的濕度太大也會在高溫下分解出氣體等等，這些氣體來不及析出時就會形成氣孔缺陷。盡管氣孔較之其它的缺陷其應力集中趨勢沒有那么大，但是它破壞了焊縫金屬的致密性，減少了焊縫金屬的有效截面積，從而導致焊縫的強度降低。
